Drahterosion
EDM (Electrical Discharge Machining)
EDM (Electrical Discharge Machining)
Mit Elektroerosion werden leitfähige Werkstoffe beliebiger Härte (z.B. Stahl, Titan, aber auch Aluminium) bis auf ein tausendstel Millimeter genau ohne mechanische Einwirkung bearbeitet. Dank dieser Eigenschaften ist die Elektroerosion eine der wichtigsten Technologien im Werkzeug- und Formenbau. Es gibt dabei zwei verschiedene Verfahren: Drahterosion und Senkerosion.
Unsere Angebotspalette umfasst aber auch das Startlochbohren mit dem gleichen Verfahren.
Wir erodieren seit 1975 – Sie profitieren von fast 40 Jahren Erfahrung!
Wir arbeiten mit klimatisiertem Wasserbad und Arbeitsraum – für stets gleich bleibende Präzision.
Feinschnitte Ra0.2 bis Höhe 100 mm, Ra0.3 bis Höhe 250 mm, Ra0.8 bis Höhe 500 mm!
Konik: konische Schnitte U/V - Achse 30° bis 500 mm möglich!
Wir schneiden für Sie grosse Dimensionen – präzise, kostengünstig und termingetreu.
Die maximale Werkstückgrösse beträgt 1300 mm x 1000 mm x 520 mm bei einem maximalen Gewicht von 3000 kg.
Der maximale Verfahrweg beträgt (X/Y/Z) 800 mm / 550 mm / 525 mm.
Wir scheuen uns auch nicht Aluminiumlegierungen zu schneiden!
Für komplexe, auch nicht alltägliche Lösungen, bieten wir Hand:
Durch den eigenen Werkzeugbau und einen optimalen Maschinenpark, sind wir auch für die nötigen Vorleistungen oder Folgeoperationen gerüstet und können durchgängige Abläufe anbieten.
Unsere Fräscenter sind für grosse Dimensionen ausgelegt.
Fehlende Startbohrungen in bereits gehärtetem Material?
Kein Problem, wir "schiessen" die nötigen Startlöcher von Durchmesser 0.3 bis 3.0 mm bis Höhe 400 mm mit unserer Mitsubishi start43Ci.
Bei höheren Abmessungen senken wir die Bohrungen.
Die Erstellung der Programme erfolgt auf Mastercam und Mecanic.
Sie liefern Werkstattzeichnungen oder Skizzen in Papierform oder als Daten in allen gängigen Formaten.
Wir fügen die nötigen Schritte an und erstellen auf unseren modernen Arbeitsplätzen die Programme.
Drahterodieren

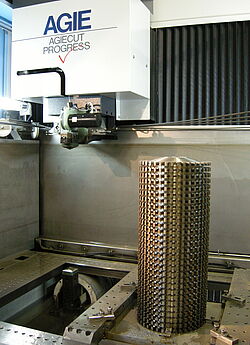

AGIECUT Progress VP4
| X, Y, Z Verfahrwege: | 800 / 550 / 525 |
| U, V Achsen | 800 x 550 mm |
| Maximale Konizität Höhe: | 30° / 500 mm |
| Werkstückabmessungen (Breite x Tiefe x Höhe) : | 1000 / 1300 / 520 |
| Max Werkstückgewicht: | 3000 kg |
2 x AGIECUT Progress VP3
| X, Y, Z Verfahrwege: | 500 / 350 / 426 |
| U, V Achsen | ±70 mm |
| Maximale Konizität Höhe: | 30° / 100 mm |
| Werkstückabmessungen (Breite x Tiefe x Höhe): | 1020 / 600 / 420 |
| Max Werkstückgewicht: | 400 kg |
Startloch schiessen
Mitsubishi Startlocherodiermaschine
| X, Y, Z Verfahrwege: | 450 / 300 / 400 |
| Maximale Bohrtiefe: | 400 mm |
| Elektrodendurchmesser: | 0.3 bis 3.0 mm |
| Max Werkstückgewicht: | 500 kg |
Startloch schiessen
Mitsubishi Startlocherodiermaschine
| X, Y, Z Verfahrwege: | 450 / 300 / 400 |
| Maximale Bohrtiefe: | 400 mm |
| Elektrodendurchmesser: | 0.3 bis 3.0 mm |
| Max Werkstückgewicht: | 500 kg |

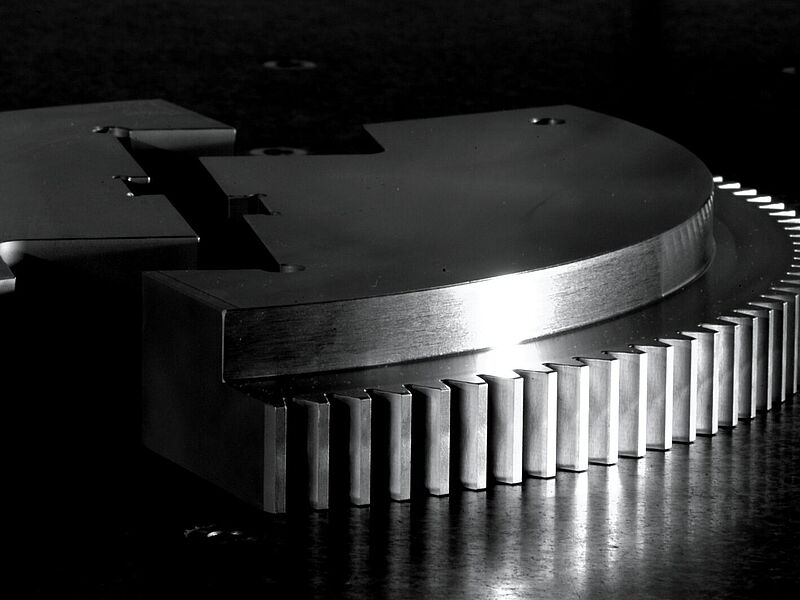

Verzahnungen

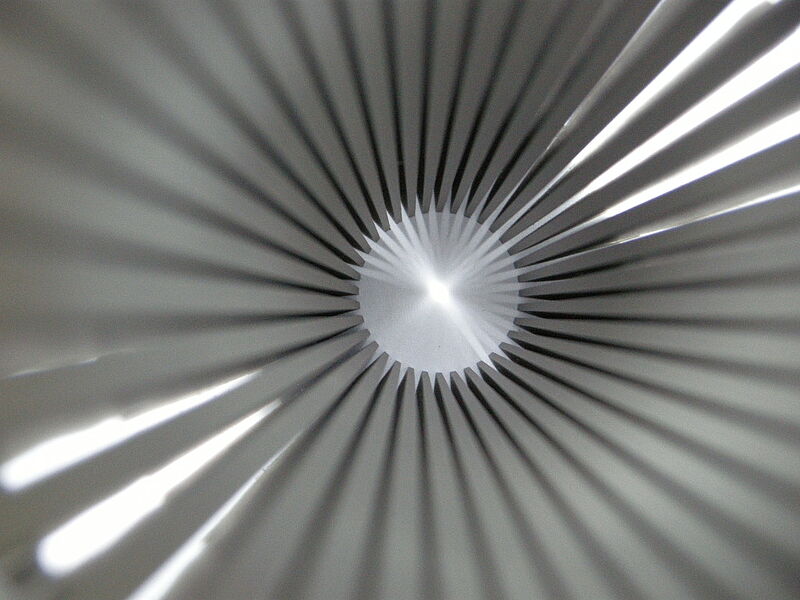

Konizität bis 30°

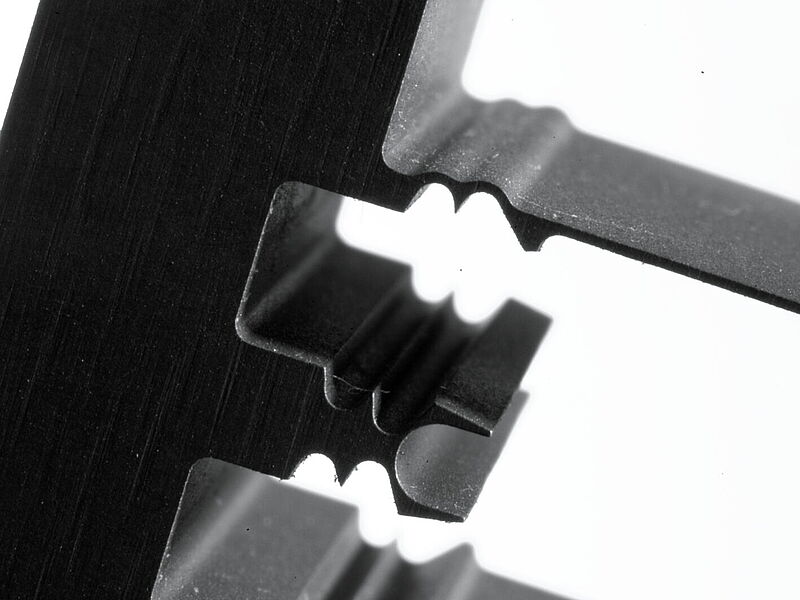

Präzision und Feinheit bis Ra 0.2
Drahterodieren bis 520mm
